Kurbelwellen-Messköpfe

PMK-KW Kurbelwellen Parallelmessköpfe mit präziser 2-Punkt Technologie mit Titan-Nitrid Beschichtung erfassen präzise die Parallelität zweier Flächen.
Die Wiederholgenauigkeit bei 2-Punkt Messköpfen beträgt bei IT 8 < 1μ.

Alle Hexacon PMK-Präzisionsmessköpfe werden aus hochwertigem Werkzeugstahl hergestellt und ohne Aufpreis durch Titan-Nitrid Beschichtung veredelt. TiN zeichnet sich durch sehr große Härte - 2200 HV sowie Korrosionsbeständigkeit aus und besitzt sehr gute Gleit- und Reibungseigenschaften. Aus der erhöhten Standzeit resultiert die hohe Wirtschaftlichkeit sowie der Schutz des Messobjektes. Zusätzlich werden die Messpunkte aus beschichtetem Hartmetall gefertigt. Damit tragen Sie ebenfalls zum Schutz des Messobjektes, sowie der erhöhten Wirtschaftlichkeit bei.

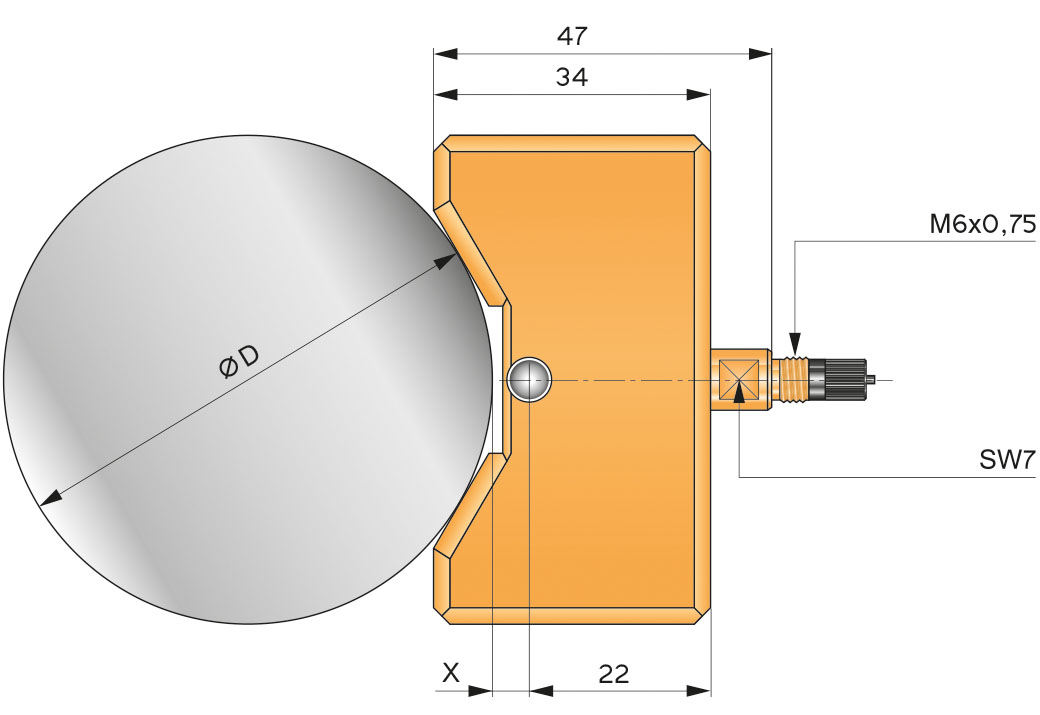

PMK-02-KW Kurbelwellen-Parallelmessköpfe
werden mit einem Standard X-Maß ab 2mm und Gewinde M6x0,75 geliefert. Breite von 6-20mm. Abbildung kann abweichen.

Bestellbeispiel: øWerkstück = 14H7 = PMK-02-KW-14

 PMK-KW-02
PMK-02-KW_6-20mm

PMK-03-KW Kurbelwellen-Parallelmessköpfe
werden mit einem Standard X-Maß ab 3mm und Gewinde M10x1 geliefert. Breite ab 15mm. Abbildung kann abweichen.

Bestellbeispiel: øWerkstück = 30H7 = PMK-03-KW-3

PMK-KW-03

PMK-03-KW_ab ø15mm



PMK-AM-KW-03
für Wellendurchmesser 15-100mm werden mit dem Anschlussgewinde M10x1 geliefert. Die Standardbreite beträgt b=20mm, groß B ist abhängig vom Wellendurchmesser.
Bei Bestellung bitte Toleranz angeben.

PMK-AM-KW-03_ab ø15mm
